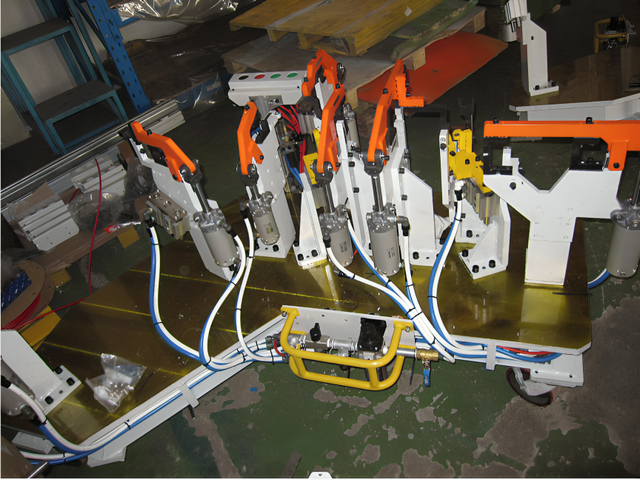

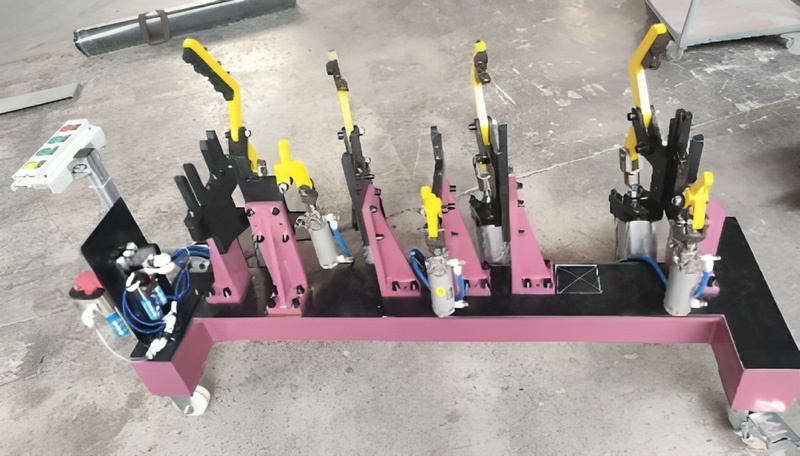

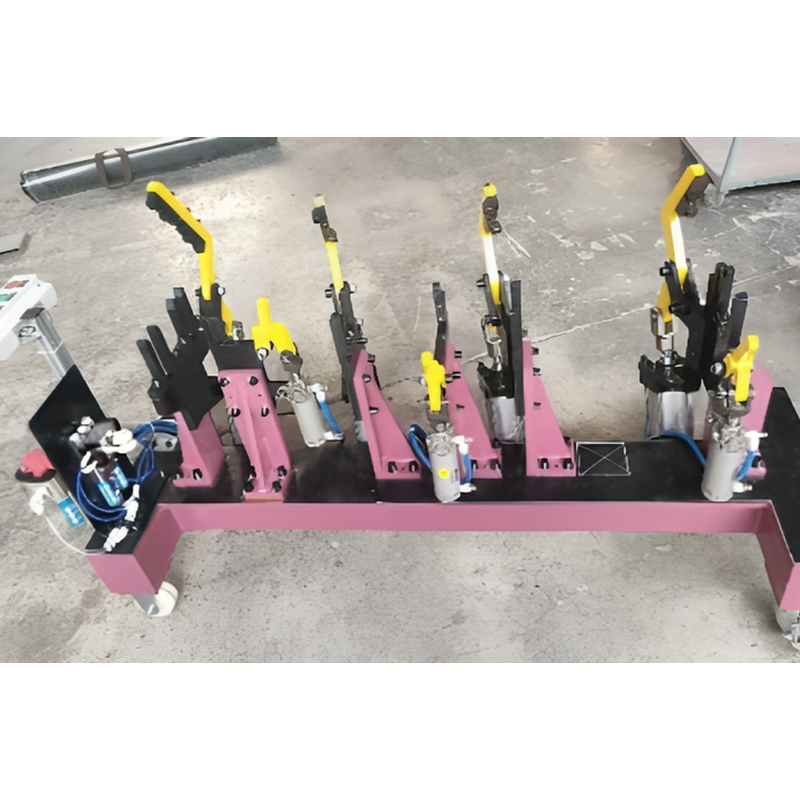

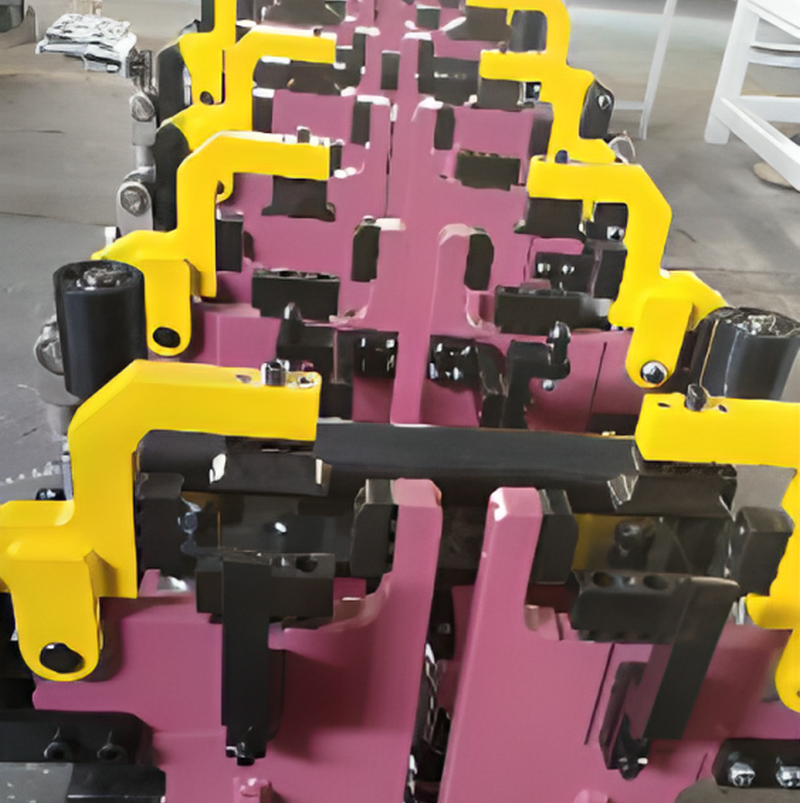

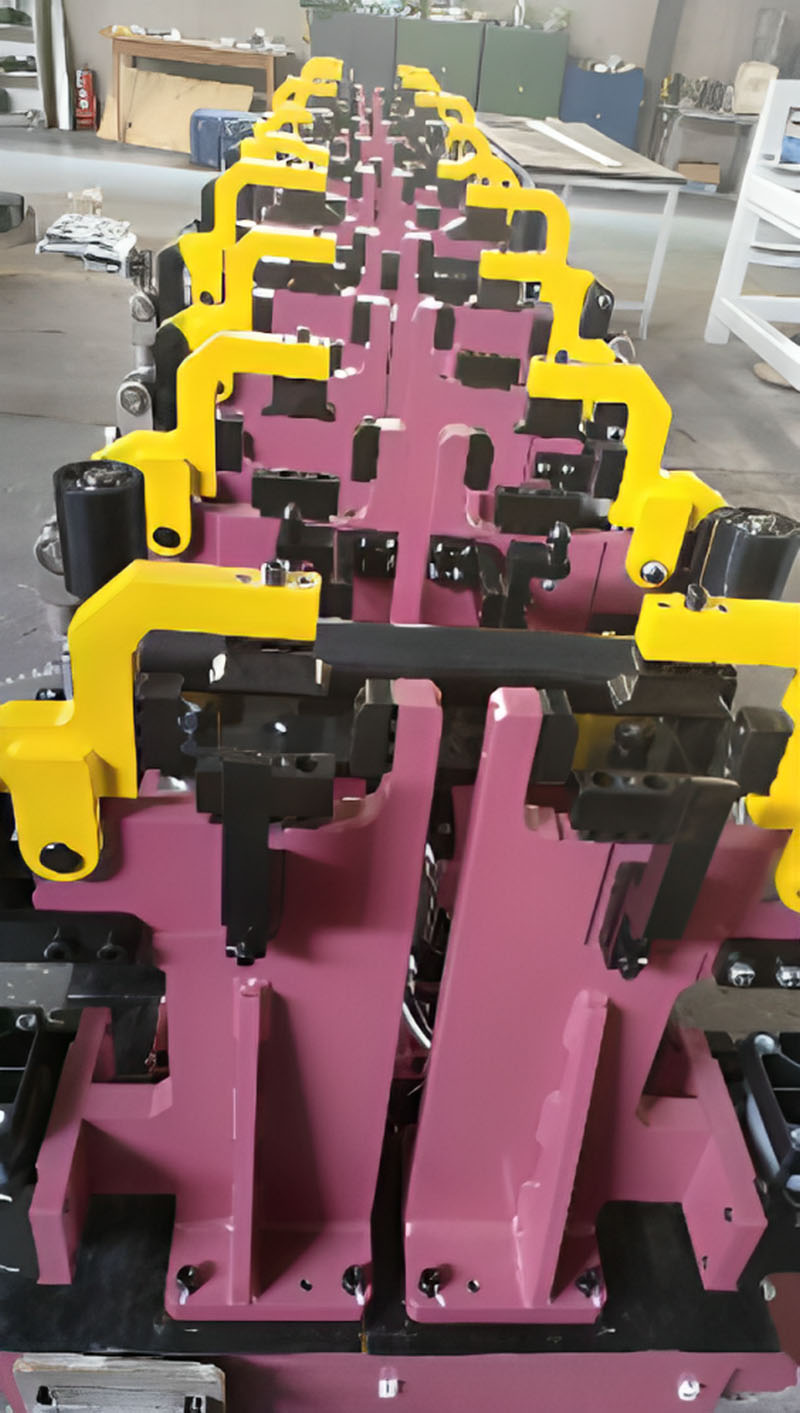

Perlengkapan Pengelasan Body-In-White Otomatis
Penggunaan perlengkapan las dalam proses pengelasan merupakan proses produksi utama dalam industri manufaktur otomotif. Penerapan perlengkapan las auto body-in-white berhubungan langsung dengan efisiensi, presisi dan kualitas proses pengelasan. Di banyak produsen mobil di China, perlengkapan las biasanya menggunakan perlengkapan khusus, yang dilengkapi untuk satu atau beberapa proses pengelasan tertentu. Dengan tren perkembangan batch kecil dan personalisasi produksi mobil saat ini, perkakas semacam ini banyak digunakan, dan siklus desain serta produksinya pendek, yang meningkatkan tingkat proses pengelasan industri manufaktur mobil di negara saya dan memperpendek siklus pengembangan baru. model. Dalam industri manufaktur mobil di negara-negara maju di dunia, perlengkapan las yang banyak digunakan telah distandarisasi dan diserialkan, dan hanya pemilihan yang masuk akal yang dapat dilakukan selama desain. Klip las telah sepenuhnya merasakan nilai kegunaannya, contoh penggunaan dalam produksi mobil, dalam pekerjaan sebenarnya, beberapa platform kerja atau berbagai modul dapat digunakan untuk menghubungkan dan menggabungkan, memperluas area kerja agar sesuai dengan berbagai kondisi kerja, dan banyak lagi Produksi dan penggunaan dari berbagai model kendaraan.
Pengelasan, perakitan umum dan pengecatan pada perlengkapan las sisi uap merupakan pekerjaan inti dalam pembuatan bodi mobil. Dalam pengelasan, perlengkapan las merupakan faktor utama yang menjamin kualitas pengelasan bodi mobil dan merupakan bagian penting dalam proses pengelasan. Ini dapat memastikan bentuk, ukuran dan presisi memenuhi persyaratan teknis gambar produk. Dapat dikatakan bahwa perlengkapan las merupakan lingkaran “inti” yang menyusun jalur produksi pengelasan badan. Ini merupakan faktor penting untuk memastikan kualitas pengelasan bodi dan mempengaruhi keakuratan produksi dan siklus produksi keseluruhan mobil. Oleh karena itu, desain perlengkapan las bodi mobil berwarna putih dalam proses pembuatan mobil sangatlah penting.
1. Komposisi perlengkapan las bodi otomatis berwarna putih.
Perlengkapan las merupakan alat bantu dalam produksi produk. Ini adalah istilah umum untuk peralatan proses yang digunakan untuk perakitan dan pengelasan, termasuk perangkat pemandu untuk memandu obor las atau benda kerja, yang dengan cepat dan akurat menemukan lokasi dan memasang benda kerja pada posisi yang diinginkan. Perlengkapan las adalah perangkat tambahan yang sangat diperlukan untuk pengelasan struktur logam dan merupakan bagian penting dari proses pengelasan. Ini terutama memelihara dan memastikan bahwa bentuk dan ukuran produk yang dilas memenuhi persyaratan gambar produk selama proses pengelasan, memfasilitasi operasi tukang las, dan meningkatkan efisiensi kerja. peran. Format Kertas, Badan. Komponen perlengkapan las terutama mencakup suku cadang buatan sendiri, suku cadang standar, dan suku cadang yang dibeli. Bagian yang dibuat sendiri terutama mencakup blok pendukung, blok penjepit, pelat pola, dll.; bagian standar terutama mencakup pin, kursi sudut, blok referensi, gasket penyetel, dll.; suku cadang yang dibeli terutama mencakup silinder dan berbagai selongsong poros, inti paling banyak, Bagian struktural yang paling umum meliputi blok pendukung, blok penjepit, templat, kursi sudut, gasket penyetel, dll. Oleh karena itu, sebelum merancang perlengkapan pengelasan, perlu dipahami sepenuhnya proses pengelasan bodi mobil dan karakteristik struktural perlengkapan pengelasan, dan melakukan pemodelan padat secara wajar, pemanggilan suku cadang standar, dan pemilihan suku cadang yang dibeli.
2. Persyaratan desain untuk perlengkapan las bodi putih otomatis.
2.1 Persyaratan dasar untuk perlengkapan pengelasan badan.
(1) Untuk bagian bodi dan rakitan yang harus dapat dipertukarkan setelah bagian stempel dirakit dan dilas, sebaiknya digunakan bagian bodi yang serasi, terutama yang bentuk dan ukuran lubangnya memenuhi persyaratan teknis.
(2) Perakitan, penentuan posisi dan penjepitan dapat dilakukan dengan cepat dan akurat. Bagian yang akan dilas harus mudah dioperasikan. Setelah mekanisme penjepitan dilepaskan, lasan dapat dengan mudah dilepas dari perlengkapannya, dan aman serta andal.
(3) Saat merancang perlengkapan, perlu memperhatikan masalah konduksi dan isolasi beberapa bagian pada perlengkapan, sehingga dapat meningkatkan kualitas perakitan dan pengelasan bodi.
(4) Karena struktur bodi yang rumit, desain penempatan suku cadang dan suku cadang penjepit harus sepenuhnya mempertimbangkan teknologi pemrosesan serta generalisasi dan standarisasi suku cadang, sehingga memudahkan penggantian suku cadang yang aus dan mengembalikan keakuratan desain asli.
(5) Perakitan dan jig pengelasan pada rakitan bodi relatif rumit dan berat, dan pemegang sampel sering kali perlu disesuaikan untuk penyesuaian dan koreksi selama pembuatan dan penggunaan.
2.2 Pemilihan datum posisi pengelasan.
Saat menjepit benda kerja, referensi yang digunakan untuk membuat benda kerja menempati posisi yang benar dalam perlengkapan disebut referensi posisi. Pemilihan referensi posisi yang benar akan secara langsung mempengaruhi keakuratan perakitan benda kerja.
2.3 Metode penentuan posisi dan komponen penentuan posisi.
Objek utama dari perlengkapan pengelasan bodi adalah bagian stamping. Karena bentuknya yang rumit dan deformasi yang mudah, bentuk permukaan melengkung, platform berbentuk pada permukaan melengkung, langkah-langkah yang dibentuk dengan menggambar dan menekuk benda kerja, dan Posisi jendela yang dipangkas dan tepi luar, lubang perakitan dan lubang proses.
Karena bentuk bagian stamping yang rumit, mereka langsung menghubungi komponen pemosisian selama proses penjepitan, yang menentukan bentuk khusus komponen pemosisian. Komponen penentuan posisi yang umum digunakan adalah sebagai berikut:
(1) Menemukan pin: Menemukan lokasi dengan pin lokasi adalah metode penentuan posisi yang umum digunakan dalam perlengkapan las bodi-dalam-putih otomatis . Balok penguat pelat bawah kabin menebal dan memiliki kekakuan yang baik, yang dapat dianggap sebagai rakitan yang kaku. Lubang suspensi pada pelat dasar dapat diposisikan dengan dua pin silinder.
(2) Blok pemosisian: Bukaan pintu kabin dan kaca depan dan belakang semuanya diposisikan berdasarkan blok pemosisian pada badan pemosisian. Blok pemosisian dan bodi dirancang secara terpisah, menghindari proses pembuatan profil secara keseluruhan, dan membuat pembuatan serta penyesuaian komponen pemosisian menjadi lebih sederhana dan nyaman.
(3) Blok setengah lingkaran: Benda kerja silinder umumnya diposisikan dengan blok berbentuk V, tetapi bila elemen pemosisian pada perlengkapan las harus bersifat konduktif pada saat yang sama, atau bila ketebalan dinding tabung benda kerja kurang dari 0,5D ( D adalah diameter benda kerja), Untuk mencegah penjepitan dan deformasi benda kerja, balok setengah lingkaran sering digunakan untuk penentuan posisi. Diameter minimum lubang balok setengah lingkaran harus menjadi diameter maksimum sumbu acuan posisi benda kerja.
(4) Pelat posisi melengkung.
2.4 Alat penjepit kerja.
Saat badan dirakit dan dilas, benda kerja harus dijepit dengan bantuan mesin penjepit untuk mengatasi deformasi elastis benda kerja dan pengaruh gaya luar lainnya, untuk memastikan bahwa bidang acuan posisi bagian stamping bodinya melekat erat pada blok non-posisi. Selama pengelasan, alat yang memberikan gaya luar pada benda kerja untuk menjaganya pada posisi tertentu disebut penjepit. Ada banyak jenis klem. Menurut prinsip kerjanya, ada tuas, baji, pasangan sekrup, roda eksentrik, dll.; menurut sumber gaya luarnya ada yang manual, pneumatik, hidrolik, dll. Desain mekanisme penjepit ini mirip dengan perlengkapan peralatan mesin pada umumnya. Desainnya serupa dengan sedikit perbedaan, yang dapat digunakan sebagai referensi.
2.5 Perlengkapan las rakitan bodi.
Jig las rakitan badan dibagi menjadi pemosisian satu kali dan pemosisian ganda sesuai dengan metode pemosisiannya. Perlengkapan perakitan umum untuk perakitan dan pemosisian satu kali berarti bahwa perakitan utama dan pekerjaan pengelasan rakitan bodi diselesaikan pada satu perlengkapan perakitan umum. Bagian-bagian, rakitan, dan sub-rakitan yang membentuk bodi dipasang secara berurutan pada perlengkapan rakitan, diposisikan dan dijepit, dan tidak dilepas dari perlengkapan sampai pekerjaan perakitan utama dan pengelasan rakitan bodi selesai. Keistimewaan dari perlengkapan ini adalah pemosisian dan penjepitan hanya dilakukan satu kali saat bodi dirakit dan dilas, sehingga mudah untuk memastikan kualitas bodi yang dirakit dan dilas. Menurut program produksi bodi, satu atau beberapa perlengkapan yang sama dapat diatur. Satu perlengkapan dapat menggunakan pelat bawah tetap, dan beberapa perlengkapan dapat diatur pada perakitan bodi dan jalur produksi pengelasan serta dipindahkan bersama jalur produksi. Perlengkapan yang bergerak bersama jalur produksi ini disebut pendamping. fitting. Pembuatan perlengkapan yang menyertainya rumit dan biayanya tinggi. Untuk sirkuit listrik dan air dan udara di setiap stasiun pengelasan dirancang soket atau konektor cepat.
